• Model NO.：DFU-300
• Drilling Way：Rotary
• Drilling Depth：300m
• Spindle Rotating Speed：425-1280rpm
• Dimensions：2950X950X1850mm
• Usage：Underground Mining
• Power Type：Electric
• Type：Core Drilling Rig
• Transport Package：Standard Export Packing
• Specification：UNDERGROUND CORE DRILL RIG
• Trademark：DEFY
• Origin：Zhengzhou, Henan Province, China
• HS Code：8430490000
• Production Capacity：200 Sets,Month

Basic Info.

Model NO. DFU-300 Drilling Way Rotary Drilling Depth 300m Spindle Rotating Speed 425-1280rpm Dimensions 2950X950X1850mm Usage Underground Mining Power Type Electric Type Core Drilling Rig Transport Package Standard Export Packing Specification UNDERGROUND CORE DRILL RIG Trademark DEFY Origin Zhengzhou, Henan Province, China HS Code 8430490000 Production Capacity 200 Sets/Month

Product Description

I. General Introduction

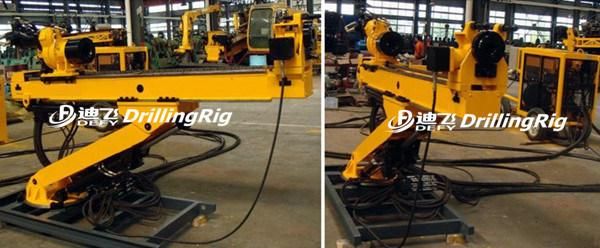

DFU-300 underground drilling rig is mainly applied in the fields of coal, geology, metallurgy and engineering. It is used for drilling large dia. gas suction hole in mines, gallery as well as coal mine, water injection hole, and big dia. horizontal hole. It can meet the big dia. roller drilling, hard tungsten-carbide drilling and percussive-rotary drilling.


II. Main Features
1. It is separate in structure, small in size, light in weight, flexible in movement and convenient in operation.
2. The hydraulic pump is driven by explosion-proof electric motor through operating system, then the hydraulic pump enforces hydraulic motor to make drill head rotate, and at the same time, the movement of drill head is realized by oil cylinder & chain double speed mechanism.
3. Hydraulic chuck can satisfy the function of shackles and power-off protection.
4. The sliding and extending & retracting function of the mast makes it convenient for the bottom of mast to touches the ground or platform, thus the drill rig will be more stable.
5. The swinging arm and mast can do luffing movement, which satisfy the request of multi-angle drilling.
6. The range of spindle rotating speed is wide and the torque is large.

III. Specification of DFU-300:

1.Drilling depth
Φ55mm(2.17inch)	300m(984feet)
Φ71mm(2.80inch) drill rod	200m(656feet)
2. Drill rod spec.	Φ55×1500mm(Φ2.17×59inch) drill rod Φ71×1500mm(Φ2.80×59inch) drill rod
3. The range of spindle rotating speed	425-1280rpm
4.. The max. rotating torque  of spindle	795 N·m(586 lbf·ft)
5. The working pressure:	25 Mpa(3626 psi)
6. Spindle stroke	1600mm(63 inch)
7. The max. Lifting force of drill head	62KN(13938 lbf)
8. The max. Feeding force of  drill head:	33KN(7418 lbf)
9. The sliding stroke of mast	495mm(19.5 inch)
10. The swing angle of mast bracket (left & right)	90°
11. The swing angle of arm  (up and down)	100°
12. Power unit	YB225M-4(dIICT4)explosion-proof  electric motor 45KW(60HP)/1480rpm
13. Dimensions	Main Machine: 2950×950×1850mm
	Power unit: 1900×980×132mm
	Operation cabinet: 540×360×1080mm
